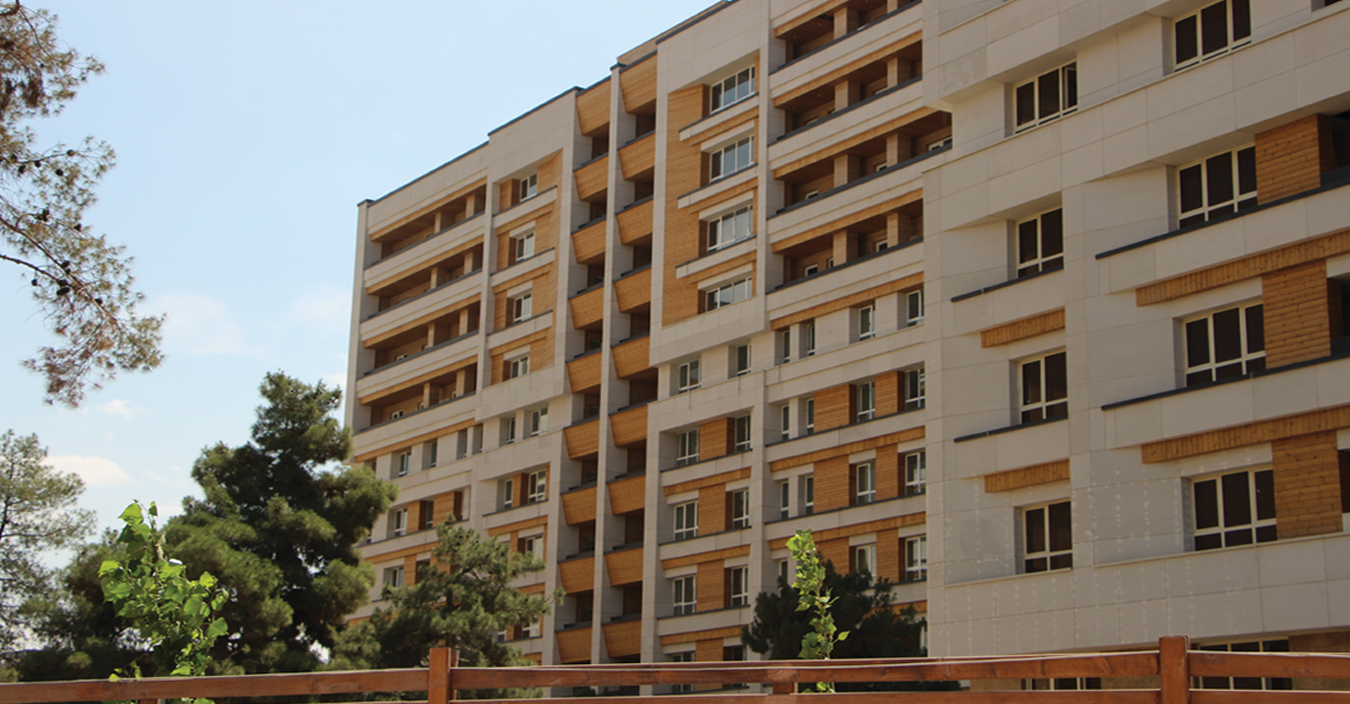

نمای سمنت برد C.S.1 و چوب

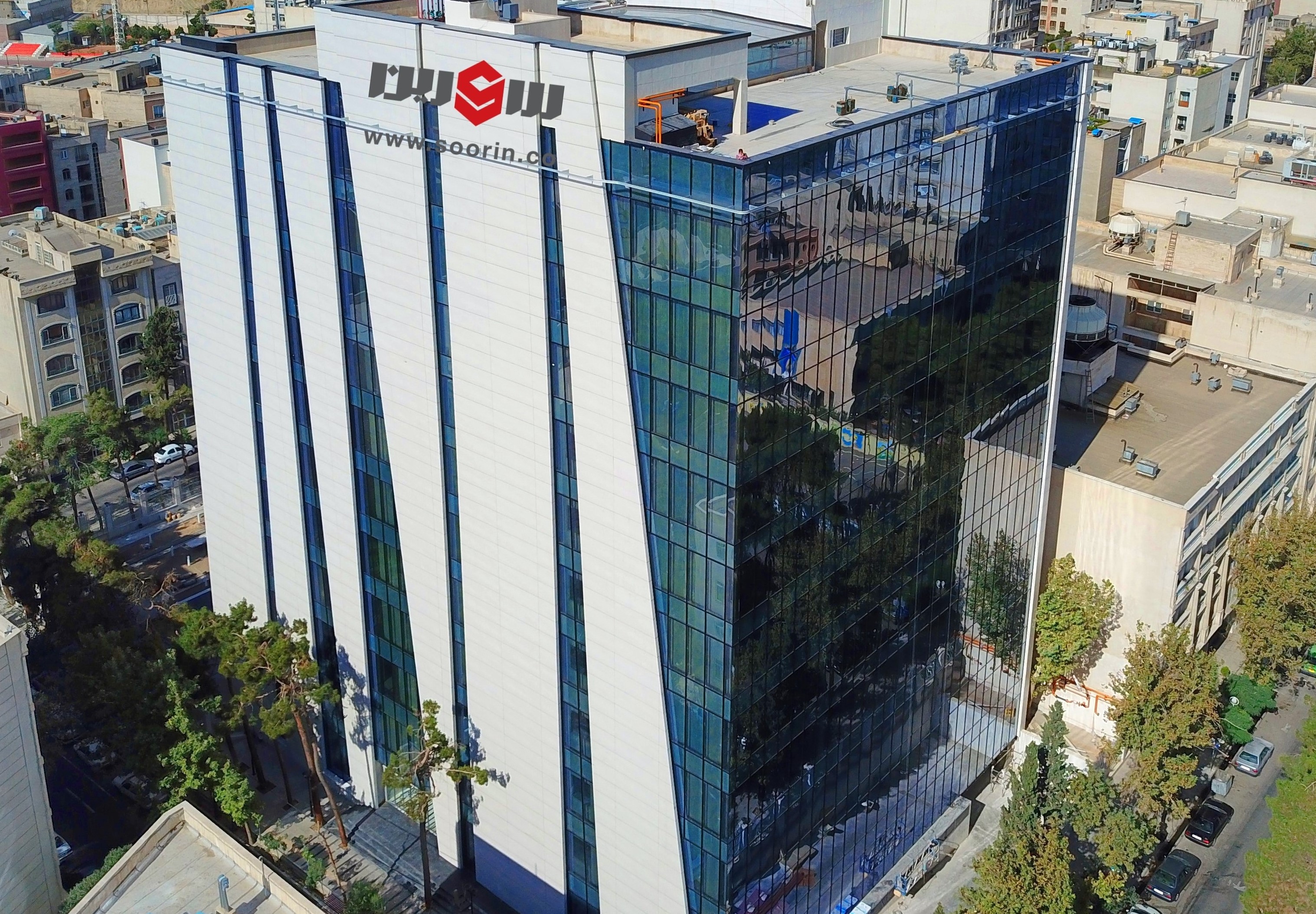

ساختمان مرکز انفورماتیک بانک مرکزی
نمای سرامیک خشک به روش غیرنمایان B.C.S

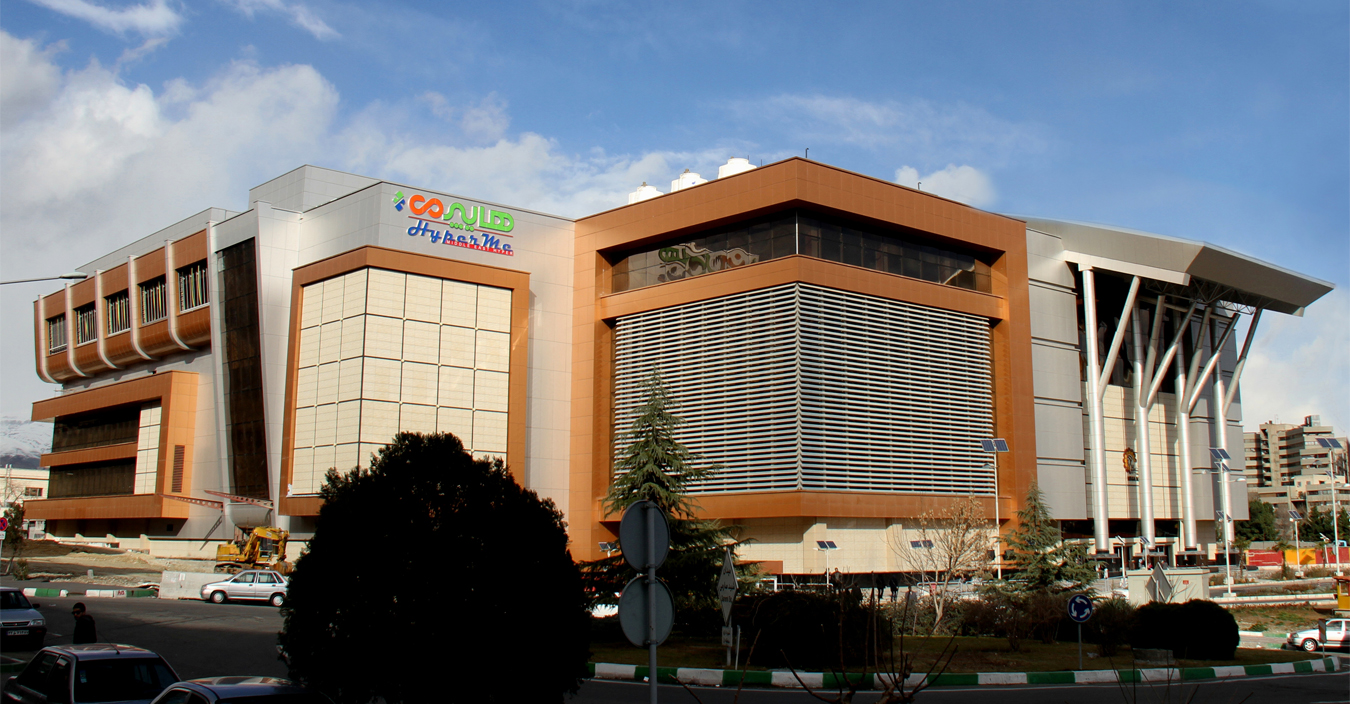

مجموعه تجاری مگامال اکباتان
نمای سرامیک خشک به روش نمایان Vc.S.1
یکی از جدید ترین روش های نصب سرامیک در ابعاد بسیار بزرگ و با ضخامت کم است. این روش دارای 4 نوع پروفیل آلومینیومی می باشد و اجرای آن نسبتأ پیچیده بوده و نیاز به آموزش خاص دارد و مطابق دیتایل، پروفیل هایی در لبه های سرامیک قرار می گیرد و در نهایت سرامیک با روش هنگ بر روی قطعات مخصوص قرار گرفته، نصب و رگلاژ می گردد
در این سیستم با استفاده از زیرسازی آلومینیومی حجم زیر سازی آهنی تا حد زیادی کاهش یافته و امکان نصب کلیپس ها بر روی پروفیل های رانر عمودی آلومینیومی بصورت چرخشی فراهم می گردد و ضمن ایجاد سرعت نصب بالا باعث افزایش کیفیت و دقت در اجرا نیز می گردد. روش vs.s.2 جزو روش هـای جدیـد می باشـد.
این روش برای سنگ های با ضخامت بالاتر از 2 سانتیمتر و با تراکم کافی استفاده می شود. در این سیستم در ضخامت سنگ سوراخ ایجاد می گردد و با استفاده از اسکوپ های پیمی گالوانیزه و استیل، سنگ در محل خود نصب و رگلاژ می گردد. البته روش پیمی دارای چند روش زیر شاخه ای اعم از پیمی دو طرفه، یک طرفه وغیره می باشد که با توجه به شرایط پروژه و مصالح نما توصیه و اجرا می گردد.
این روش نیز برای سنگ هایی با ضخامت بالای 2 سانتی متر توصیه می شود و پلاک های سنگ نما با استفاده از قطعات اسکوپ که در شیار ایجاد شده در ضخامت سنگ قرار میگیرد نصب و رگلاژ می شوند و در انتها اسکوپ های استیل یا گالوانیزه با پیچ و مهره و واشر به نبشی آهنی متصل می گردد.
این سیستم از جمله ی روش های جدید و مدرن بوده به گونه ای که در مقابل بارهای دینامیکی از جمله زلزله عملکرد بسیار خوبی دارد و دارای زیرسازی در دو بخش آهنی و آلومینیومی است. در این روش با استفاده از دستگاه مخصوص در محل تعیین شده با عمق قابل کنترل و متناسب با نوع و ضخامت سنگ سوراخی که انتهای آن به اصطلاح پافیلی می شود ایجاد می گردد و پلاک های سنگ با انکرهای مخصوص آلیـاژی به کلیپس متصل و بصورت هنگ بـر روی پروفیـل های ساپورت آلـومینیومی افقـی نصـب و رگـلاژ مـی گردد
این روش از نصب نمایان جزو روش هایی است که به جهت مزایای زیادی که دارد مورد استقبال قرار گرفته و به طور گسترده در ایران استفاده شده است . مزیت این سیستم سرعت بالای نصب و قابلیت رگلاژ و همچنین استحکام و تنوع شکل رانر های آن می باشد البته که کلیپس ها نیز با رنگ ماندگار و همرنگ با سرامیک قابل انطباق می باشد.
در این سیستم با استفاده از پروفیل های قوطی از جنس آلومینیوم از حجم زیر سازی آهنی کاسته شده است و نگرانی ناشی از خوردگی و زنگ زدگی آهن تا حد زیادی برطرف شده و با بکارگیری براکت های آهنی جدید طراحی شده در بخش تحقیق و توسعه ی مجموعه ی سورین، ضمن بالا رفتن سرعت اجرا دقت و کیفیت بالایی نیز فراهم می گردد.
در این روش با استفاده از پروفیل های با مقطع T از جنس آلومینیوم کلیپس ها بر روی پروفیل T عمودی قرار می گیرد و روشی با استحکام بالا و سرعت مناسب میباشد.
نمایش بیشتر
در این روش با استفاده از دستگاه مخصوص شیارزن در پشت سرامیک شیار هایی با زاویه ی 45 درجه ایجاد میگردد و سپس قطعات کلیپس از جنس آلومینیوم در محل شیار ها به صورت کشویی نصب و سرامیک ها به صورت هنگ (آویزان) بر روی پروفیل ساپورت های طولی آلومینیومی آن نصب میشوند.
در این روش پلاک های سرامیک پرسلانی نما با استفاده از اسکوپ مخصوص که در شیار ایجاد شده در ضخامت سرامیک قرار میگیرد نصب و رگلاژ می شوند و در انتها اسکوپ ها به بخش زیرسازی آلومینیومی متصل می گردد.
این روش یکی از جدید ترین روش های نصب نما می باشد. و در مقابل بارهای دینامیکی از جمله زلزله عملکرد بسیار خوبی دارد. در این سیستم با استفاده از دستگاه های مخصوص در محل تعیین شده با عمق قابل کنترل، متناسب با نوع و ضخامت سرامیک، سوراخی که انتهای آن به اصطلاح پافیلی می شود ایجاد می گردد و کلیپس ها با استفاده از انکرهای آلیاژی به پشت سرامیک ها متصل شده و پلاک ها بصورت هنگ بر روی پروفیل های آلومینیومی افقی نصب و رگلاژ می گردند
یکی از جدید ترین روش های نصب سرامیک در ابعاد بسیار بزرگ و با ضخامت کم است. این روش دارای 4 نوع پروفیل آلومینیومی می باشد و اجرای آن نسبتأ پیچیده بوده و نیاز به آموزش خاص دارد و مطابق دیتایل، پروفیل هایی در لبه های سرامیک قرار می گیرد و در نهایت سرامیک با روش هنگ بر روی قطعات مخصوص قرار گرفته، نصب و رگلاژ می گردد.
